Pracuju teď na víceúčelovém zobrazovači / kontroléru a rád bych zjistil, jestli o něj bude zájem a taky ho případně upravil podle vašich připomínek.

Hardware mám už navržený a první prototypové desky se teď vyrábí. Zařízení bude vybavené LCD displejem 2x16 znaků, dvěma tlačítky a 6 GPIO piny. Na 5 pinech je možné měřit analogový signál (připojení čidel), 1 pin může snímat impulzy (otáčky). 4 z těchto pinů je možné nastavit jako digitální výstupy s tím, že jeden z pinů může fungovat jako PWM výstup.
Zařízení budu nabízet, buďto jako osazený modul bez obalu k zabudování, nebo kompletní zařízení včetně obalu (pravděpodobně hliníkové tělo). Cena za samotný HW bez čidel by měla bý dost podobná jako cena samotného duálního budíku.

První verze bude sloužit jako čtyř hodnotový indikátor (funkčně podobný jako duální budíky, které už vyrábím).
Indikátor by měl zobrazovat a logovat, teplotu vody a oleje, tlak oleje, co zobrazovat jako čtvrtou smysluplnou hodnotu zatím nevím.
Po překročení nastavitelných hodnot výstrahy sepne výstup, na který bude možno připojit externí indikaci (pískač, LED, ...)
Zároveň bude snímat otáčky, které bude logovat a spínat podle nich externí výstup, takže ho bude možné použít i jako shiftlight.

Druhá verze dovybavená přídavným výkonovým modulem pro ovládání selenoidů bude sloužit jako kontrolér pro vstřikování vody, metanolu, nitra.

Další verze pak bude možné upravit podle specifických požadavků, pouze úpravou FW a patřičnými změnami součástek na DPS.

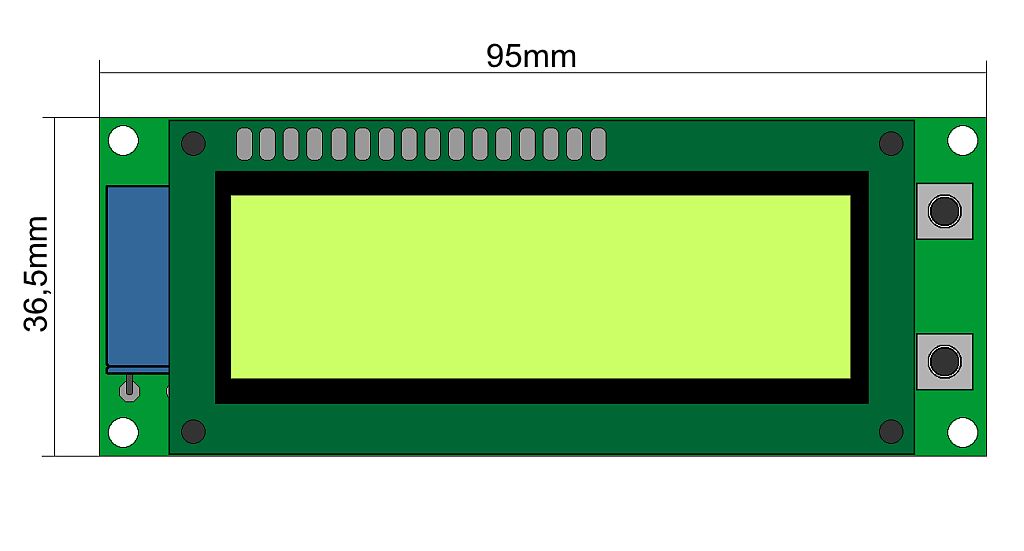

Velikostně bude zařízení jen o něco málo větší než namontovaný displej (viz. obr.) a hloubka by se měla pohybovat kolem 30mm.

Tlak turba?

Finančně to vidíš asi jak?

Skury: jj čtvrtá hodnota bude tlak v sání. Cena samotnýho modulu, bez obalu a čidel by měla být kolem tisícovky, možná i míň.

takovej malinkatej namet,

zkus pri programovani vytvorit moznost prevedeni hodnoty z cidel na frekvenci kterou by se dal krmit tachometr.
u novejch aut co to berou po CANu z abs je to pase, ale u spousty starsich milacku by to bylo hezky mit treba boost pekne na velkym budiku hned vedle otackomeru a to prakticky bez nutnosti zasahu do interieru...

Vzhledem k poptávkám sem trochu změnil směr vývoje a první funkcí tohohle zažízení bude dvoustupňový RPM switch (digitální zobrazovač příjde později), který půjde použít jako ovladač N2O, VTEC kontroler, ...

Jsem teď zhruba v půlce psaní FW a funkce vypadají následovně
- každý ze výstupů může být spínat individuálně
- podmínkou sepnutí mohou být otáčky v kombinaci s hodnotou analogového vstupu (signál z MAP, TPS, ...)
- jeden ze vstupů může být ovládaný přímo signálem z externího vstupu.
- otáčky rozlišovány po 100 ot/min

Tady je fotka částečně sestavenýho prototypu při odlaďovaní FW. Finální barva dipelej bude černé pozadí/žlutý text. Tenhle sem použil kvůli tomu, že byl momentálně k dispozici.

A heleme se, už to začíná mít podobu - držím palce!

doporucuju pouzit nejaky displej ze serie eadog

http://www.lcd-module.com/products/dog.html" onclick="window.open(this.href);return false;

maji je na http://www.sos.sk" onclick="window.open(this.href);return false;

sice jsou drazssi nez tyhle uni displeje ale lip to vypada, a muzes mit ruzny designy podsvetleni

semysak: tehle řada displejů od EA se mi moc líbí kvůli velký modularitě. Pro potřeby toho RPM spínače ale budou stačit levnější uni displeje.

Teď tu řeším, jak nejlíp ochránit mosfety při spínání indukční zátěže. RPM spínač mám totiž navržený tak, že zátěž bude natvrdo připojená k +12V a spínač jí bude skrz mosfet připojovat zem. Nejjednodušší, by bylo dát zhášecí obvod (transil, RC článek) paralelně na svorky zátěže, ale to asi nikoho nedonutím, aby to takhle montoval.

bude to schopný zobrazovat ty čtyři tlaky na displeji najednou, jak jsem ti psal sz?

bóďa: jj jít by to mělo. Teď si nejsem jistej, ale myslel sem, že sem ti na tu zpávu odepisoval. Jestli sem zapomněl, tak se omlouvám. Mám toho opravdu hodně.

LJay píše: Teď tu řeším, jak nejlíp ochránit mosfety při spínání indukční zátěže. RPM spínač mám totiž navržený tak, že zátěž bude natvrdo připojená k +12V a spínač jí bude skrz mosfet připojovat zem. Nejjednodušší, by bylo dát zhášecí obvod (transil, RC článek) paralelně na svorky zátěže, ale to asi nikoho nedonutím, aby to takhle montoval.

pokud ma mosfet tzv. avalanche rated intristickou diodu a je dobre dimenzovana byva i na stejnej proud jako Ids tak to vetsinou staci, zalezi co ches spinat

transilem jednosmernym na napeti vetsi nez je nejvetsi napeti napajeci a mensi nez Vds mosfetu je dost dobry reseni, ale transil je dost pomalej ale v kombinaci s tou intristickou diodou to je az az

semysak: mosfety chci použít IRFZ48 (D2PAK) http://www.tme.eu/cz/Document/a04eb5cfb ... fz48ns.pdf" onclick="window.open(this.href);return false; . Umístění té transilové ochrany myslíš nezi D a S mosfetu (s tím by nebyl problém), nebo paralelně k zátěži (tam nevím jestli to tam lidi při instalaci domontují)?

Co to všechno bude spínat se dá těžko určit, protože to chci co nejuniverzálnější. Zatím vím že by to mělo být použitý pro spínání VTEC selenoidu (parametry sem ještě nezjistil) a NX selenoidu (odběr 30A při 12V, víc bohužel nevím).

mezi D a S na zatez to jak sam pises tezko bude davat, kazdoadne bych tam nechal ejnom pady an transil ale ta vnitrni dioda by to mela pobrat, spis bych si dal pozor cim ten mosfet budes spinat i rozpinat aby to trvalo nejakou rozumnou dobu a aby si prenesl tech 30A, rozhodne nozickou procesoru to samotnou nepujde chce to nejaky push pull pres alespon 10V napajeni

semysak: mosfety chci spínat pomocí budiče MCP1402. To by snad mohlo být v pořádku.

asi jo, pokud bude napajenej aspon z 10V idealne z hlavniho napajeni co de z baterky

Kdy by to mohlo být k prodeji?

semysak: napájený budou z napětí baterie

Jirkoj: RPM switch by měl být hotový snad nějak v průběhu ledna
