zapojenie zosilovaca Audison SRX2 (co je to odpory?)

[Bezdak69]

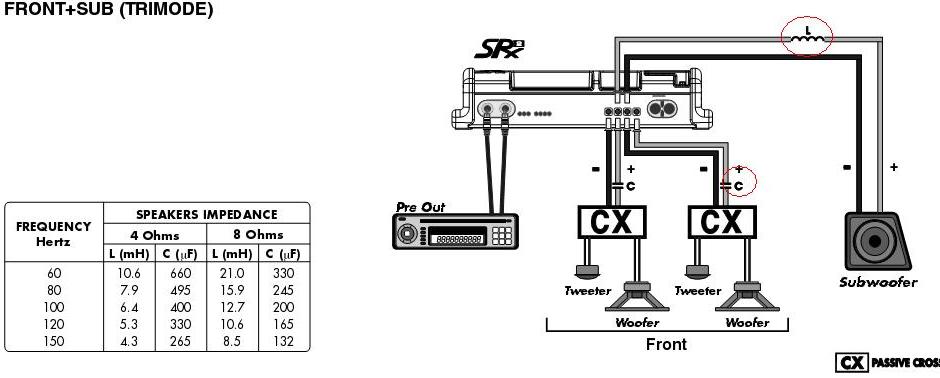

Ahoj, chel by som zapojit zosilovac podla tejto schemy, ale neviem co je to to "L" a "C" su to odpory ktore treba dokupit ?
a vlastne bude to tak fungovat, mam k tomu repro hertz esk 165 a plus mensi subofer este by som si dokupyl.


dik

[Mike Mad]

L je civka a C je kondenzator ... Hodnoty tech prvku mas v te tabulce dle impedance a frekvence kterou chces.

odbornici pripadne opravi

[Bezdak69]

prosim ta, mohol by si mi upresnit co s tym? ja sa dako do toho vobec nerozumiem.

Ak dobre chapem, musim ten kondik a cievku kupit podla hodnoty v tabulke, a ten stlpec "frequency, hertz" to je ako je dimenzovany pripojeny reproduktor ? alebo ako urcim spravny riadok s hodnotamy kedze je ich tam viac?

[Mike Mad]

presne, koupis civku a kondiky podle radku Hz kterymi chces oriznout frekvenci co jde do subwooferu (sloupec urcite 4Ohm). Je to v podstate jen nahrada LPF funkce (dolni propust), kterou nemuzes zapnout jelikoz tam mas ty repraky a hrali by ti jen bass. Kondenzatory jsou tam aby vychytavali vykonove spicky zpusobene tim subem a "neubiral" stavu k reprakum.

[Bezdak69]

jasne..
ale co tych "sloupec urcite 4Ohm" taky stlpec tam nieje?

[Cenda]

Děláš si z něj prdel?

[Mike Mad]

ja urcite ne. nejsem teda v tomhle moc znaly, lecos se mi z hlavy uz vykourilo za roky od skoly.

[Cenda]

ty ne, Miku v tri-mode to jinak nez pasivne delit nejde. Jen me dostal ten jeho posledni prispevek.

[Bezdak69]

dik Cenda
az teraz som si to vsimol ze to je 4 Ohm nie 40 hm. to mi je jasne, kedze na reprakoch mam 4 Ohmy.

teda otazka je ktory rozsah frekvencie mam zvolit, ktory bude najvhodnejsi ?

[Kotass]

Primárně nechápu proč dvojkanálem krmit přední kompa a ještě k tomu woofer ... to bych ty Hertze nechal jenom na rádio a zesilovačem honil woofer ..

Radši pořiď třeba SRX-4ku a dva kanály nech na kompa a další dva zmůstkuj na woofer .. budeš moci ovládat propusti nebo gain wooferu přímo na rádiu (pokud umí) nebo na zesilovači ..
