Zapojení autorelé

[Dacan]

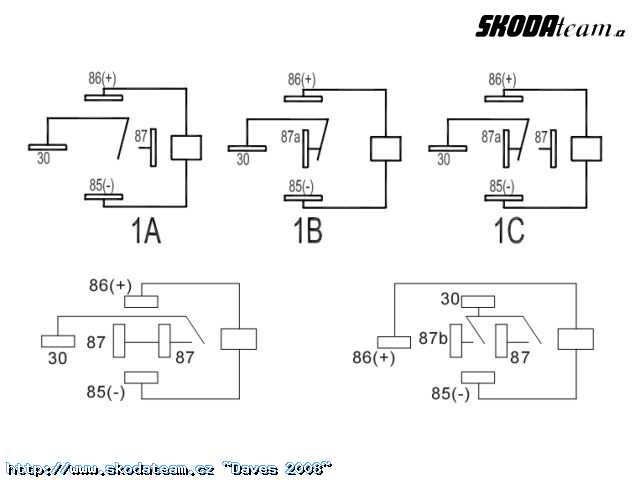

neví někdo jak zapojit relátko viz nákres 1C?

je tam nějaké + a - ale vubec nevim jestli je to vstup nebo výstup a kam se bude připojivat pól který to relé sepne.
Konkrétně se jedná o zapojení na denní svícení aby při zapnutí potkávaček to dlr zhaslo
Dík za nějakou osvětu

[blázen]

podle vrchního 1C mi to přijde takto:
86+
85-
87a je klidový dotyk
87 bude ten pracovní dotyk na který přeskočí ten jazyk po te,když přivedeš na ten 86+ a 85 -

jinak kdybys taková relé sháněl mám jich doma asi 5kilo

[Dacan]

aha a 30 je potom vývod + ?
mě stačí 1 na ty dlr ale dík

[Dacan]

hop chci to zitra zapojit

[blázen]

ano 30 bude vývod .. relé funguje jako spínač..

[Tead]

no 30 je vždycky konektor na který je přivedený stálý plus..vývody jsou ty 87 ...ale je to jedno fungovat to bude u obráceně...

[Dacan]

ještě maly dotaz, 86+ který přivedu bude ten hlavní odběr a poteče ním veškerý proud a 30 potom ten proud zase posílá. Tudíž jestli to chápu dobře na 85- stačí vodič s menším průmerem kvuli tomu že povede slabši napětí s na spínací proud zamozřejmě taky že?

[Tead]

Nevím, jestli tě nechápu jen špatně, ale to co píšeš je nejspíš nesmysl
Ještě jednou a lépe .....86 a 85 jsou kontektory kterýma když protejká proud tak přitáhnou kontakt z 87a na 87..na ten proud co je větší kvůli kterýma tam relé nejspíš je...tak ten teče mezi 30/87a-87 podle toho pokud je na 86 a 85 přivedeno + a -..je to takhle lepší ? na 30 přivedeš stálý plus...pokud není přivedený (spínačem nebo odkudkoliv kde teče +) + na 86 tak z 30 ti jde proud na 87a pokud přivedeš + 86 a máš 85 ukostřeno tak jde ten spínanej proud z 30 na 87

[kubesmaurer]

Tead ma pravdu ...86+ je spínací napětí na relatko...

velikého produ bych se nebál dyt drl bere 2A teda pokud nemáš žárovnkové...jinak pravé DRL je i s modulem pokud k tomu nebyl tak je to pěkně na ho*no když se musí něco dodělávat

[Dacan]

hurá, už to chápu...už vím proč mi ten obrázek nedával smysl moc díky
