Total začátečník a autohifi

[peta.mar]

Zdravím,
dlouho jsem o tom básnil a tak mi rodiče pořídili darem sadu repráků, tubu a zesík, co někde splašili po inzerci, jenže je problém, že o tom nevím vůbec nic.

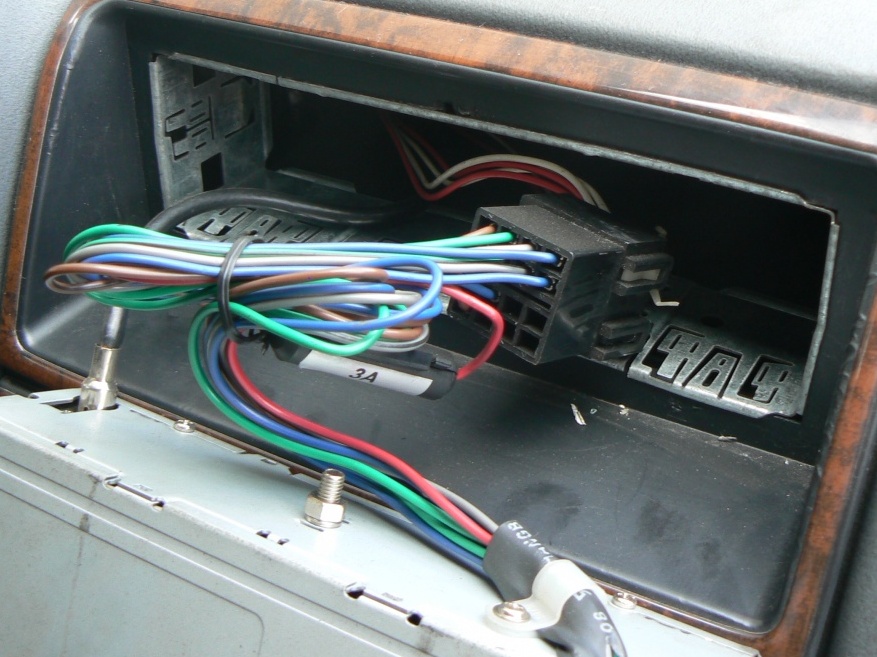

Nevím jak to zapojit, jakými kabely a tak, prostě aby to šlapalo. Vyfotil jsem rádio zezasu, předpokládám, že bude nutná výměna rádia. Mohli by jste nějaké rádio doporučit, tak aby to mě, chudého studenta nezruinovalo?

V sadě je toto:

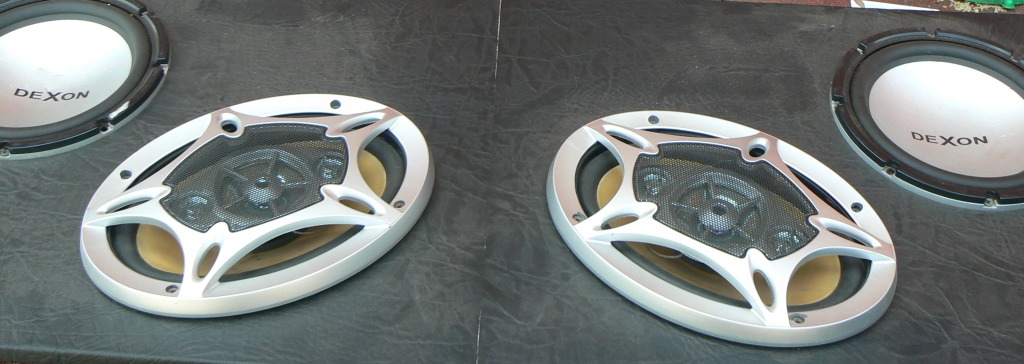

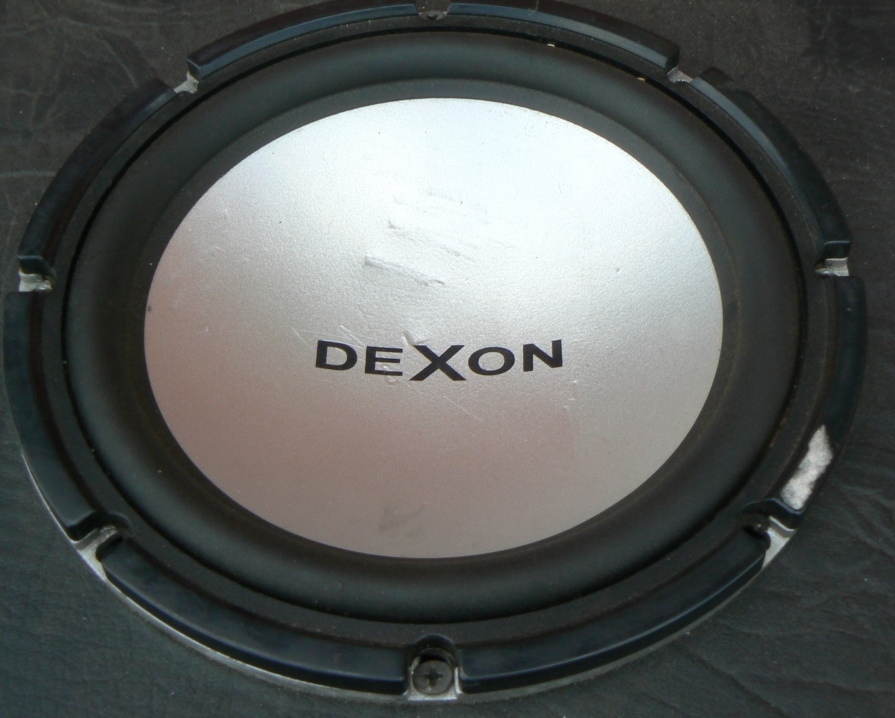

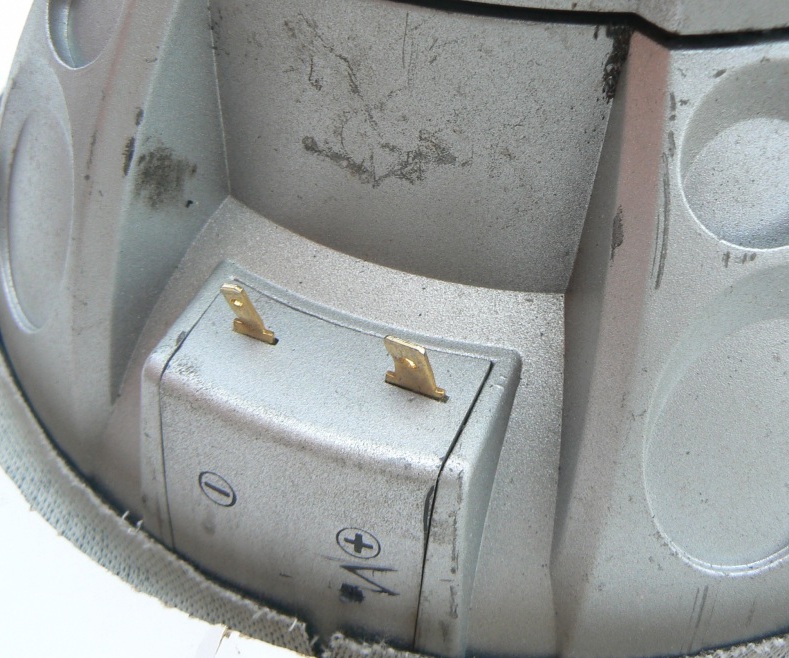

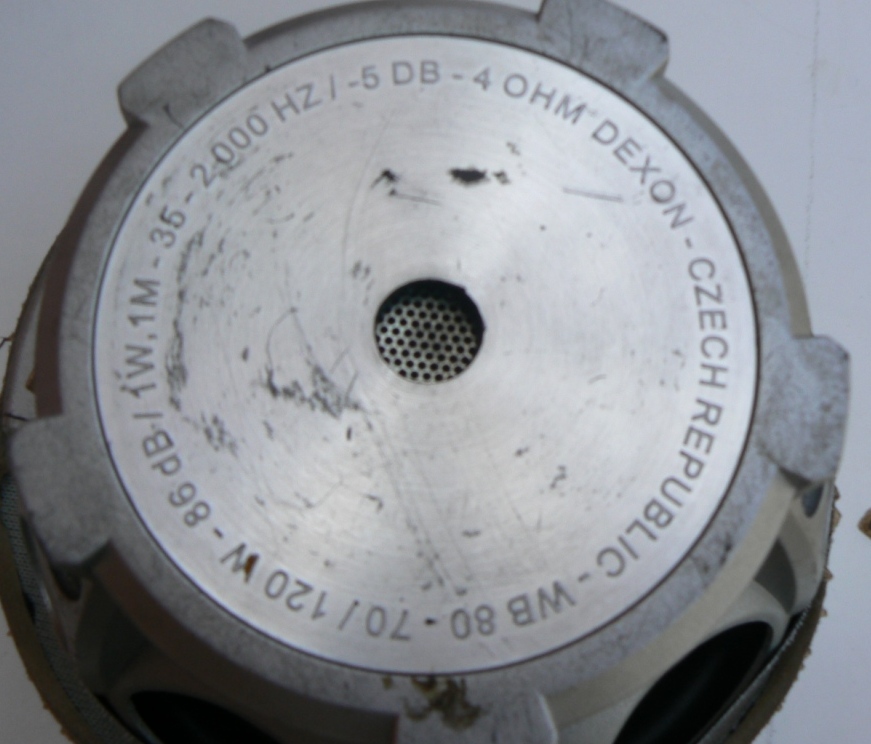

2x basák Dexon – 4 Ohm, WB 80, 70/120W, 86 dB/1W, 1M-35-2000Hz/ - 5 dB

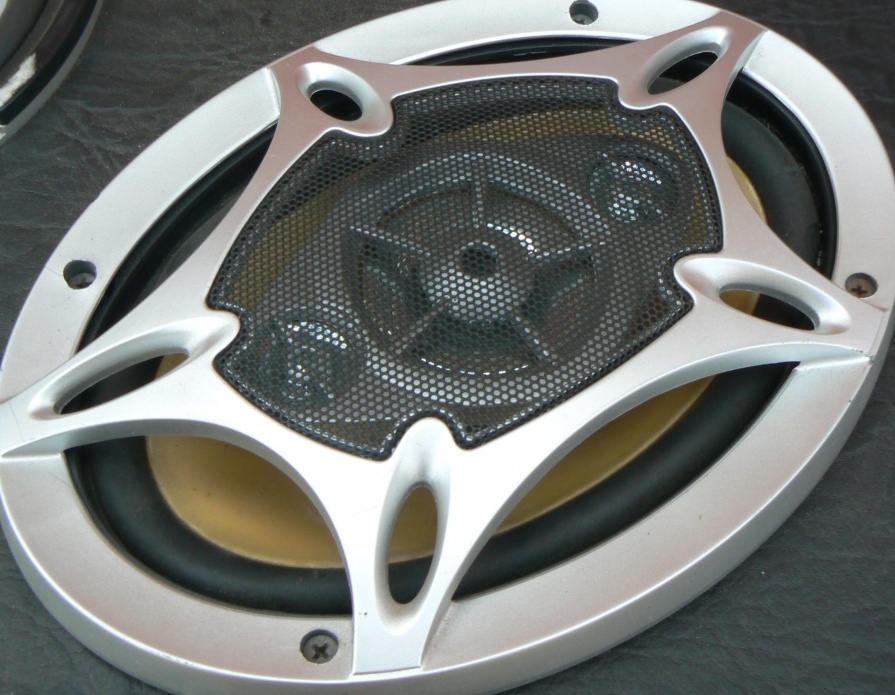

2x repro – Autostar 4-Way speaker AS-6995, max. input power 600W, impedance 4 ohmy, magnet:strontium

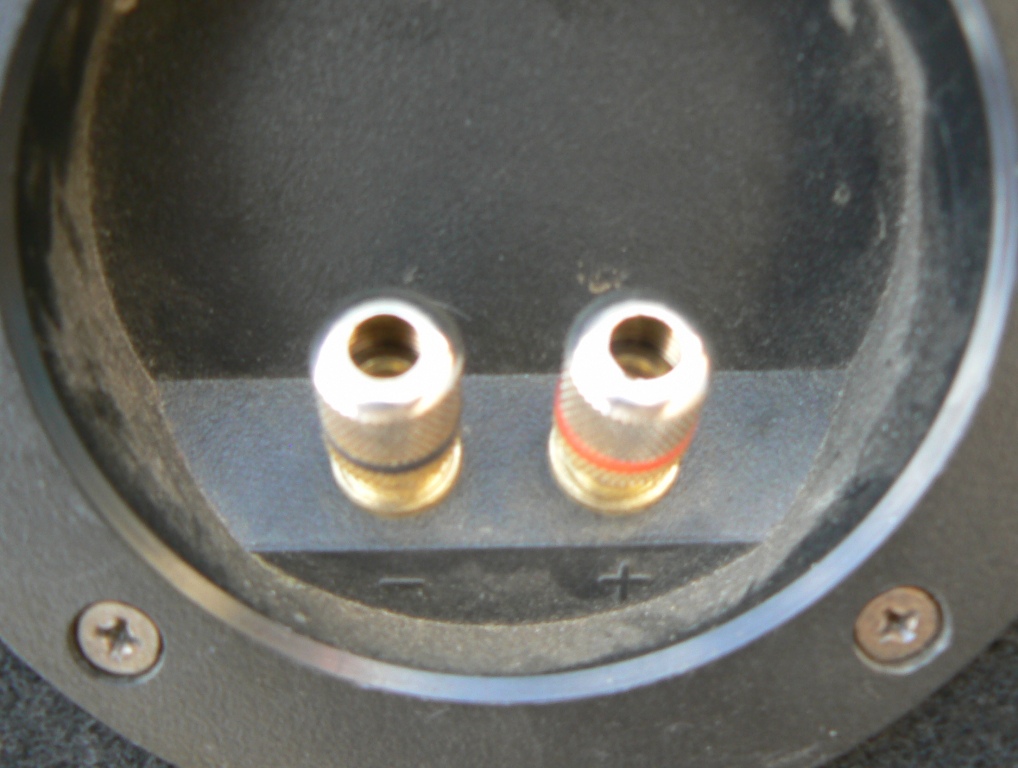

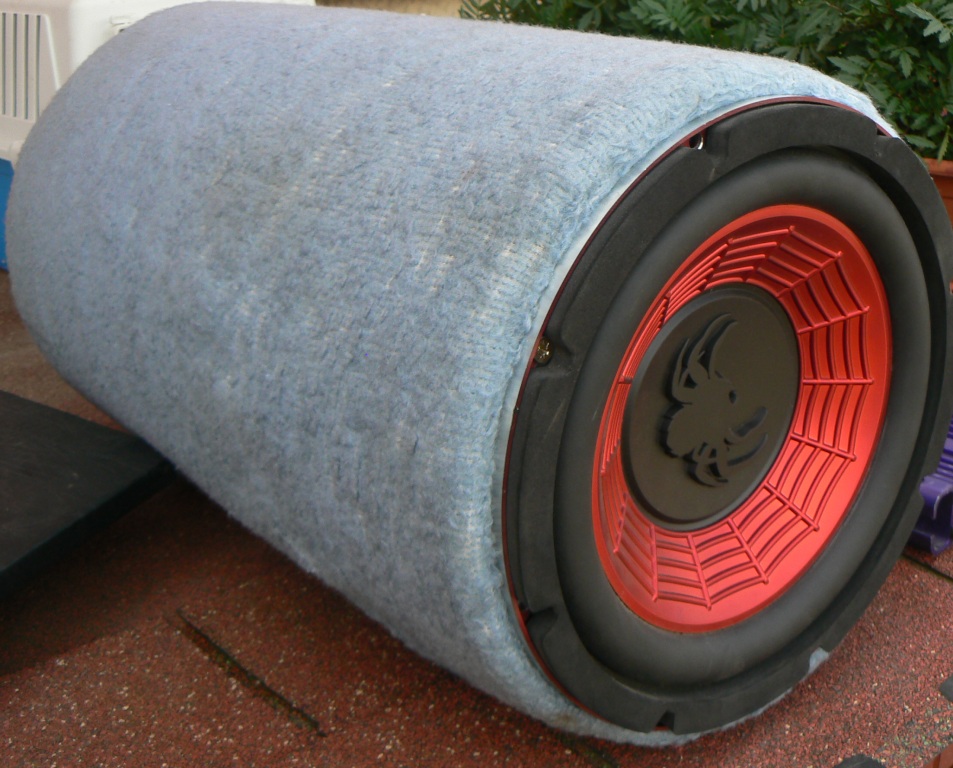

10“ Tuba DL250-4 subwoofer spider – impedance 4 ohmy, max. power 350W

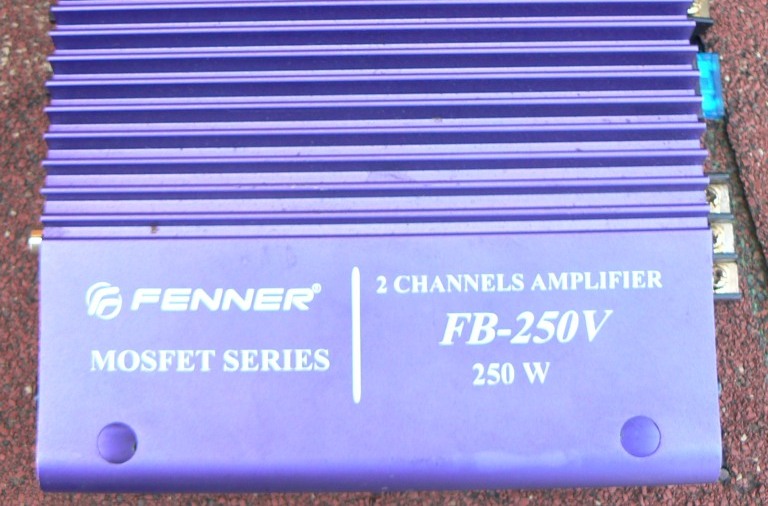

Zesilovač – Fenner mosfet series FB-250V, 250W, 2 channels amplifier

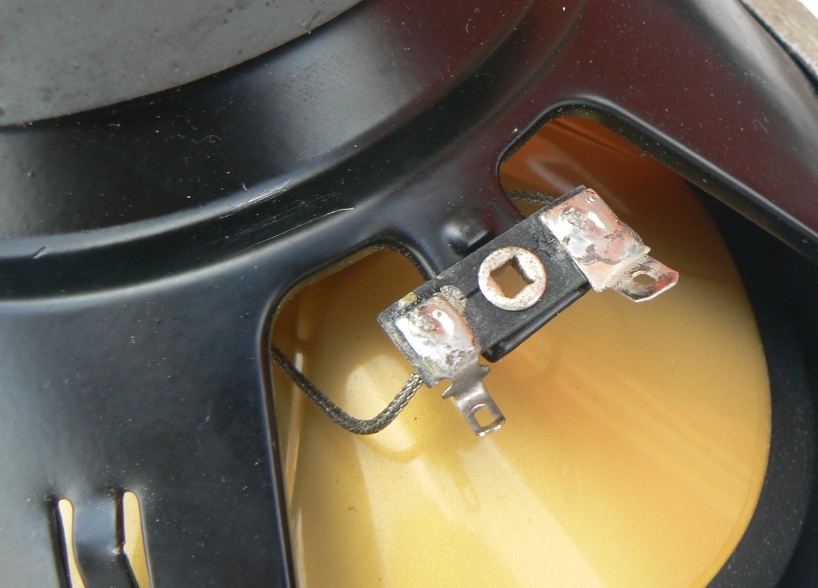

Přikládám foto všeho ze všech stran a i zapojení.

Prosím o radu


Děkuji a autohifi zdar!

[peta.mar]

další obr

[peta.mar]

dalsi obr

[peta.mar]

dalsi obr

[peta.mar]

dalsi obr

[djchrpa]

Repra docela peklo, ale taky jsem skoro přesně nějak takto začínal před 7mi lety . Tehdy to bylo hodně vzácné.

[All]

Nooo, já se v oboru pohybuju skoro 11 let a zas až tak vzácné to nebylo. Fakt je, že informace se scháněly dost těžko.
peta.mar: je to na složitější vysvětlování. Takhle od pasu bych řekl, že Dexony ti nebudou k ničemu a rádio měnit nebudeš muset. Zesík má Hi vstup. Pokud bys to neměl daleko chtělo by to delší pohovor. Pokud to daleko má tak pro začátek projeď Poradnu u mně na webu - http://autoaudio.wsc.cz" onclick="window.open(this.href);return false;
Hlavně - http://autoaudio.wsc.cz/Poradna/Zasady% ... ontaze.pdf" onclick="window.open(this.href);return false;
Nejasnosti se můžu pokust objasnit později.

[peta.mar]

Takže koukl jsem na toto:
http://autoaudio.wsc.cz/Poradna/Schemata/zes_2K.jpg

myslíte že můj zesík podporuje TRIMODE ZAPOJENÍ? Zapojil bych tak 2 repráky a tu tubu.
Jenže kam dále zapojit zbylé 2 Dexony? Jsou teda k ničemu? To mi celkem štve :/

A dále jak tedy připojit rádio k HighImput na zesíku? Nějak ze svazku?

Ještě jak je to s muzikou vs. dobíjení? Nebude mi to vybíjet baterku? Nebo to dobíjení utáhne?


PS. Na moravu to mam celkem daleko


EDIT:
Foto je velké, tak tady posílám foto zadní strany zesilovače se schématama.
http://hifi.atv-rakovnik.cz/P1260841.JPG

EDIT EDIT:
Byl jsem se kouknout u kámošky jak má zapojený repro a 2 repráky má zapojený přímo do rádia přes ISO spojení - vždy po jednom horním kraji je zapojen 1 reprák - jeden vlevo, druhý vpravo.... takže šlo by, že by se repráky zapojily přímo takto a přes zesilovač namojit ty 2 dexony, pak je tu ale otázka kam zapojit tubu... a ještě pořešit zapojení zesilovače k rádiu....
A ještě jestli by někdo poradil jaký kabely (typ, síla) použít

Poradí prosím někdo??

[All]

Schéma, které jsi prohlédl ti nebude až tak moc platné. Je to příliš obecné. Přečti si ten článek o tvorbě systému.
Ty Dexony někomu prodej. Jsou to subwooferové reproduktory, které patří do ozvučnice. Na webu Dexonu se lze dočíst i do jaké. Podle obrázku se zdá, že je původní majitel měl namontované v platě. Pokud ano je to kravina. Rádio samotné je neutáhne. Nejlepší bude je prodat. Jestliže je fakt chceš budeš jim muset postavit ozvučnici podle doporučení výrobce a koupit jim další zesilovač. Trochu ty repráky znám. Nestojí to za tu práci ani investici.
Na schématech toho zesilovače není Tri mode zapojení uvedené takže bych se o to ani nepokoušel. Můžeš tím zesík spálit. Použij ho tak jak je na posledním schématu - zabojení do můstku a připoj tam tubu.

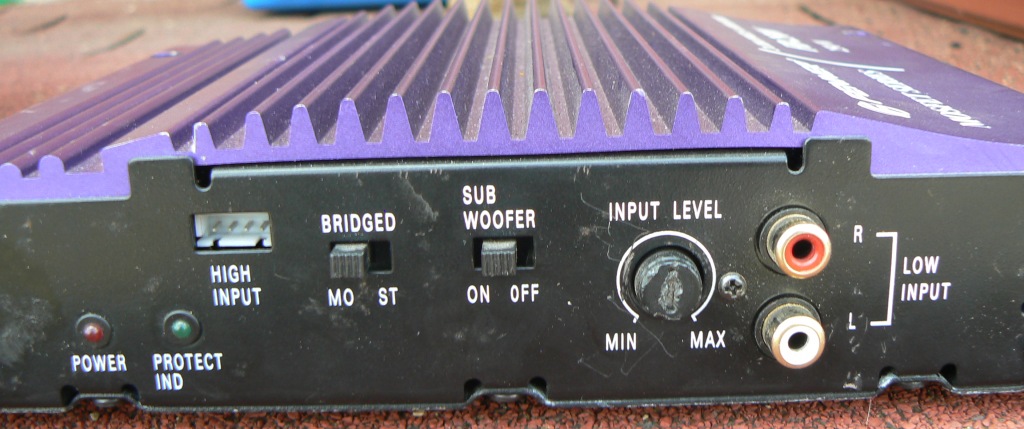

Hi Input je popsaný. Přivádí se na něj signál z reproduktorů (z ISO konektoru - schéma s popisem najdeš v Poradně). Pokud bys na něj zapojoval dva reproduktory jako je na schématu 2 potřeboval bys přivést + i - z levého i pravého reproduktorového výstupu ISO. Poku budeš připojovat jen tubu bude stačit když přitáhneš + a - jen z jednoho reproduktoru (z jednoho a toho samého, NE z každého). V tom případě bude přepínač Bridged v pozici MO (mono). Bohužel ti neumím říct, který pin Hi vstupu je který a schéma to neříká. Nezbude než to zkusit.
Přímo z repro výstupů ISO konektoru můžeš pohánět 4 reproduktory s impedancí 4 Ohmy (levý a pravý přední, levý a pravý zadní). Zapojení tedy bude tak, že bys měl zapojit přední a zadní reproduktory na ISO konektor z něho současně přivedeš signál pro zesilovač. Na zesilovač zapoj tubu.
Ty Dexony prodej a za utržené peníze si kup nějaké slušnější reproduktory dopředu.

[peta.mar]

mohu se ještě prosím zeptat co to znamená v tom schématu "to radio cassette?"

OK, zesík připojim ted přes HI z jednoho z reproduktorů, když budu zkoušet piny v high input nemůže se při nesprávnym zapojení zesík zničit?

jen bych se zeptal na připojení tuby do zesíku...na schématu je to připojeno ke dvou krajním výstupům ze zesilovače, ale oba jsou popsány jako +, není to kravina? nemá být jeden + a druhý -, tedy do prvního a do předposledního?

[All]

Pamatuju si ten zesík když byl žhavá novinka. Tehdy v pravěku autorádia neměla CD mechaniky ale mechaniky kazetové. Tak to je ono. Kontakt Remote označený na posledním schématu se připojuje k rádiu. Samostatný výstup ovládacího napětí na rádiu pravděpodobně nemáš takže ho připoj na ISO konektor na pin pro automatickou anténu (viz. schéma). Slouží k zapnutí zesilovače po zapnutí rádia. Kyž je rádio vypnuté tak je vypnutý i zesilovač.
Stát by se nic nemělo pokud je zesík v pořádku.

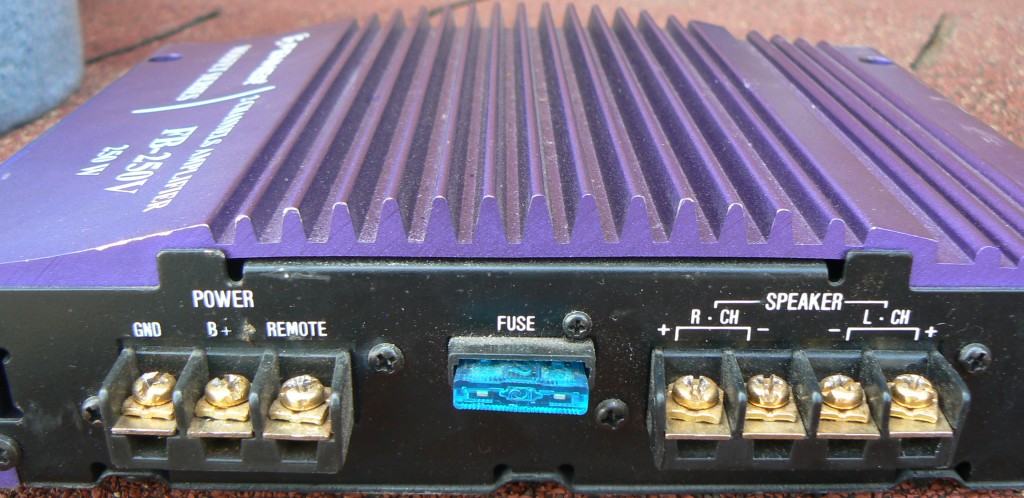

Plus jednoho kanálu a mínus druhého kanálu je správně. Na schématu na repráku je to správně. Nesedí ale schéma s označením na fotce.
Pokud všechno správně zapojíš a nic nepřepóluješ měla by membrána basáku jít při první ráně ven, při druhé ráně vtahuje.

[peta.mar]

zbyly mi oči pro pláč, vše sem zapojil tak jak to má být a auto začalo hořet... RIP komplet elektro, rádio, budíky a palubko, měl jse vás rád


shořely komplet kabely - ty starý. Ty nový, co jsem dělal já, jsou všechny jako nový...nechápu

[All]

To je mi líto. Odkud jsi bral napájení zesilovače a jakým kabelem?

[gizmi]

tyjo, neni lepsi rict odkud jsi a domluvit se s nekym trebas na autohificlubu, ze by jsi za pivsona mel zapojeno?

[pivasek]

přesně tak, zapojit to šlo, pro začátek vcelku i rozumně a všechno, ale někomu, kdo tomu nerozumí se to těžko vysvětluje. Je potřeba v takových případě to svěřit někomu zkusenějšímu, nedávno jsem tady taky měl kámoše a zapojoval něco dost podobnýho, dopadlo to dobře a je spokojenej. Evidentně tady bylo zanedbaný hned to základní - jištění pojistkama.

[firma.petr]

Čau kluci,prosím o radu jak zapojit el. do zesíku teda co známená B+ REM GND. Díky

[pivasek]

oj...
B+ na + pól baterie
REM spínací vodič z autorádia (případně výstup na el. anténu - většinou modrej drát)
GND na - pól baterie
